一、產品簡介
（K）LJF41Y型系列節流截止放空閥是一種新型的多功能的節流、截止、放空閥。該閥門既可以實現可靠截止，在高壓氣體介質的條件下，密封完全可以達到零泄漏；又具有高效節流放空的功能。它具有密封可靠、耐沖蝕、節能效果明顯、使用壽命長的優點，被廣泛使用于石油、天然氣管道輸送裝置的節流放空系統，是管道輸送石油、天然氣的專用閥門，也是最理想的閥門。
二、主要性能規范
| 型 號 | LJF41Y | 普通型 |
| KLJF41Y | 抗硫型 | |
| 公稱通徑DN（mm） | 25~500 | |
| 公稱壓力PN（Mpa） | 1.6~16.0 | |
| 連接形式 | 法蘭連接 | |
| 傳動方式 | 手動、氣動、電動 | |
| 適用介質 | 石油、凈化天然氣、一般含硫天然氣、城市煤氣、水等。 | |
| 介質溫度（℃） | -40~250 | |
| 零件名稱 |
材料 |
零件名稱 | 材料 | |
| 普通型 | 抗硫型 | |||
| 閥芯 | 3Cr13 | 抗硫合金 | 閥體、閥蓋 | WCB |
| 閥芯套 | 2Cr13 | 抗硫合金 | 填料 | 聚四氟乙烯 |
| 閥座 | 3Cr13 | 抗硫合金 | 硬密封 | 司太立合金 |
| 閥桿 | 2Cr13 | 抗硫合金 | 軟密封 | 氟橡膠 |
| O型密封圈 | 氟橡膠 | |||
| 序 號 |
代 號 |
名 稱 |
| 1 | GB/T12220-1989 | 通用閥門 標志 |
| 2 | GB/T12224-1989 | 鋼制閥門 一般要求 |
| 3 | JB/T7928-1999 | 通用閥門 供貨要求 |
| 4 | GB/T12229-1989 | 通用閥門 碳素鋼鑄件技術條件 |
| 5 | GB/T13927-1992 | 通用閥門 壓力試驗 |
| 6 | JB/T9092-1999 | 閥門的檢驗與試驗 |
| 7 | GB/T9113.2-2000 | 凹凸面整體鋼制管法蘭 |
| 8 | GB/T12241-1989 | 安全閥 一般要求 |
| 9 | GB/T12242-1989 | 安全閥 性能試驗方法 |
| 10 | GB/T12235-1989 | 通用閥門 法蘭連接鋼制截止閥和升降式止回閥 |
- 多功能 -閥門采用了軟硬雙質密封付、柱塞形閥芯、籠形套的開槽使閥門同時具有節流、截止、放空多種功能。
- 密封可靠 -閥芯、閥座采用硬軟雙質密封付，使閥門在高壓氣體介質的條件下密封也能達到了零泄漏，密封可靠。
- 開關靈活 -由于閥芯開設平衡孔，大大減小了啟閉力矩，開關相當輕便靈活。
- 閥桿泄漏的救護 -閥桿設有注脂閥，如果閥桿密封件出現損傷而引起泄漏時，可通過注脂閥注入密封脂，保證閥桿不泄漏，從而延長了閥桿的使用壽命。
- 使用壽命長 -節流面與密封面的完全分開，避開了介質的直接沖刷，滿足了放空閥全壓差的使用條件，延長了使用壽命。

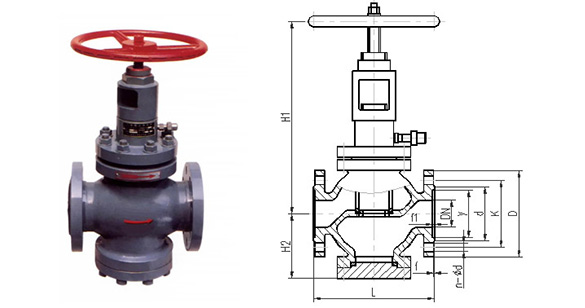

六、外形及主要尺寸
#FormatImgID_0#
PN1.6Mpa 法蘭標準：GB/T9113.2-2000
| 型 號 | 公稱通徑DN(mm) |
尺寸 |
|||||||||
| L | H1 | H2 | D | K | d | y | f | f1 | n-Φd | ||
| (K)LJF41Y25-16 | 25 | ||||||||||
| (K)LJF41Y32-16 | 32 | ||||||||||
| (K)LJF41Y40-16 | 40 | ||||||||||
| (K)LJF41Y50-16 | 50 | ||||||||||
| (K)LJF41Y65-16 | 65 | ||||||||||
| (K)LJF41Y80-16 | 80 | ||||||||||
| (K)LJF41Y100-16 | 100 | ||||||||||
| (K)LJF41Y125-16 | 125 | ||||||||||
| (K)LJF41Y150-16 | 150 | ||||||||||
| (K)LJF41Y200-16 | 200 | ||||||||||
| (K)LJF41Y250-16 | 250 | ||||||||||
| (K)LJF41Y300-16 | 300 | ||||||||||
| (K)LJF41Y350-16 | 350 | ||||||||||
| (K)LJF41Y400-16 | 400 | ||||||||||
| (K)LJF41Y450-16 | 450 | ||||||||||
| (K)LJF41Y500-16 | 500 | ||||||||||
| 型 號 | 公稱通徑DN(mm) |
尺寸 |
|||||||||
| L | H1 | H2 | D | K | d | y | f | f1 | n-Φd | ||
| (K)LJF41Y25-25 | 25 | ||||||||||
| (K)LJF41Y32-25 | 32 | ||||||||||
| (K)LJF41Y40-25 | 40 | ||||||||||
| (K)LJF41Y50-25 | 50 | ||||||||||
| (K)LJF41Y65-25 | 65 | ||||||||||
| (K)LJF41Y80-25 | 80 | ||||||||||
| (K)LJF41Y100-25 | 100 | ||||||||||
| (K)LJF41Y125-25 | 125 | ||||||||||
| (K)LJF41Y150-25 | 150 | ||||||||||
| (K)LJF41Y200-25 | 200 | ||||||||||
| (K)LJF41Y250-25 | 250 | ||||||||||
| (K)LJF41Y300-25 | 300 | ||||||||||
| (K)LJF41Y350-25 | 350 | ||||||||||
| (K)LJF41Y400-25 | 400 | ||||||||||
